防水板
一、產(chǎn)品介紹:
防水板全稱(chēng)高密度聚乙烯板,也被稱(chēng)為HDPE防滲膜(≥0.8mm稱(chēng)為防水板,≤0.8mm稱(chēng)為土工膜),是以 ( 中 ) 高密度聚乙烯樹(shù)脂為原料生產(chǎn)的一種防水阻隔型材料。防水板抗撕裂物理力學(xué)性能優(yōu)良,耐低溫、抗老化、耐腐蝕,且具有較長(cháng)使用壽命,現已被廣泛使用在污水處理廠(chǎng)防滲、人工湖防滲、污水蒸發(fā)池防滲、隔油池防滲、沉淀池的內襯和二次襯層等防滲工程。
二、防水板的性能
1.防水板是一種具有很高防滲系數(1×10-17cm/s)的柔性防水材料,正好滿(mǎn)足污水蒸發(fā)池抗滲的需要;
2.防水板具有良好的溫度適應性,在高溫110℃和低溫-70℃的環(huán)境下都可以使用,滿(mǎn)足了污水排出溫度要求并能適應土庫曼斯坦惡劣的自然氣候;
3.防水板具有良好的防腐性能,能抗強酸、堿、油等化學(xué)性的腐蝕,是很好的防腐材料;
4.防水板具有很高的拉伸強度。在惡劣自然環(huán)境下的抗老化、抗紫外線(xiàn)性能好,能長(cháng)時(shí)間裸露使用,不易被分解且保持其原來(lái)的性能;
5.防水板采用優(yōu)質(zhì)原生塑料與碳黑粒子,不含任何防腐劑,是一種非常環(huán)保的材料;
6.防水板抵抗植物根系穿透的能力強;
7.防水板施工方便快捷,規格多、鋪設形式多樣化,可滿(mǎn)足不同工程防滲要求,采用熱熔焊接的方式,焊縫強度較高,施工方便、快速環(huán)保。
1.5mm防水板技術(shù)性能指標
|
||||
序號 |
測試特性 |
測試方法 |
單位 |
材料指標 |
1 |
幅寬
|
|
m |
≥7.5 |
2 |
厚度 |
ASTM D5199 |
mm |
≥1.5 |
3 |
密度 |
ASTM D1505 |
g/cm3 |
≥0.94 |
4 |
炭黑含量 |
ASTM D1603 |
% |
2.0~3.0 |
5 |
溶體流動(dòng)速率 |
ASTM D1238 |
g/10min |
<1.0 |
6 |
抗撕裂強度 |
ASTM D1004 |
N |
≥187 |
7 |
抗穿刺強度 |
ASTM D4833 |
N |
≥520 |
8 |
屈服拉伸強度 |
ASTM D4833 |
N/mm |
≥23 |
9 |
斷裂拉伸強度 |
ASTM D4833 |
N/mm |
≥43 |
10 |
屈服延展率 |
ASTM D4833 |
% |
≥12 |
11 |
斷裂延展率 |
ASTM D4833 |
% |
≥700 |
12 |
尺寸穩定性 |
ASTM D1204 |
% |
±2 |
13 |
200℃氧化誘導時(shí)間
|
ASTM D3895 |
min |
≥100 |
14 |
水蒸氣滲透系數
|
ASTM E96 |
g.cm/(cm2.s.Pa) |
≤1.0×10-13
|
15 |
耐環(huán)境應力開(kāi)裂 |
ASTM D5397 |
h |
300 |
16 |
-70℃低溫沖擊性能
|
ASTM D746 |
|
通過(guò) |
17 |
碳黑分散度 |
ASTM D5596 |
級 |
1 級或 2 級 |
三、污水蒸發(fā)池防水板應用
污水蒸發(fā)池的設計及施工包括基礎層的設計、防滲層的結構設計、污水蒸發(fā)池施工、hdpe防水板施工質(zhì)量保證、hdpe防水板缺陷修補五個(gè)主要部分。
防水板鋪設過(guò)程包括材料裁剪、試焊、調試焊接設備、錨固、檢查驗收等。在防水板鋪設前,應根據設計及現場(chǎng)情況,編制鋪膜圖,然后根據鋪膜圖進(jìn)行膜材的裁剪和鋪設。鋪膜圖要考慮工作面地形情況,對于凹凸不平的部分和場(chǎng)地拐角部位更需要詳細計算,減少十字焊縫以及應力集中。
鋪設防水板的表平面應該平整,沒(méi)有廢渣、樹(shù)根、棱角鋒利的巖石等。所有填料都必須級配良好,無(wú)有機物、垃圾或其他有害雜質(zhì)。完工地基的上部15cm內不應包含直徑大于4cm的石頭或碎屑,地基土不應產(chǎn)生壓痕或受到其它有害影響。地基性質(zhì)不應有大的變化或等級上的突變?;鶎用軐?shí)度達到90%以上。完工后的地基不受雨雪、冰凍以及其它惡劣氣候條件的影響。若有地基開(kāi)裂、明顯膨脹、突起或類(lèi)似情況都應該重新整理以消除這些不利因素。
防水板的接縫處理是一個(gè)關(guān)鍵工序,直接影響其防滲效果。一般接縫方式有:搭接,搭接寬度宜大于15cm;熱焊,宜于稍厚的土工膜基材,焊縫搭接寬度不小于5cm。不推薦膠接,因長(cháng)時(shí)間水浸泡易開(kāi)膠,防滲效果差。 焊接時(shí)不得焊偏,不允許滑焊、跳焊。焊縫中心厚度為墊襯厚度的2.5倍,且不低于3mm。一條接縫不能連續焊完時(shí),接茬部分已焊焊縫要至少打毛50mm,然后進(jìn)行搭焊。使用的焊條入機前必須保持清潔、干燥,不得用有油污或臟物的手套、臟布、棉紗等擦拭焊條。根據氣溫情況,對焊縫及時(shí)進(jìn)行冷卻處理。擠壓熔焊作業(yè)因故中斷時(shí),必須慢慢減少焊條擠出量,不可突然中斷焊接,重新施工時(shí)應從中斷處進(jìn)行打毛后再焊接。

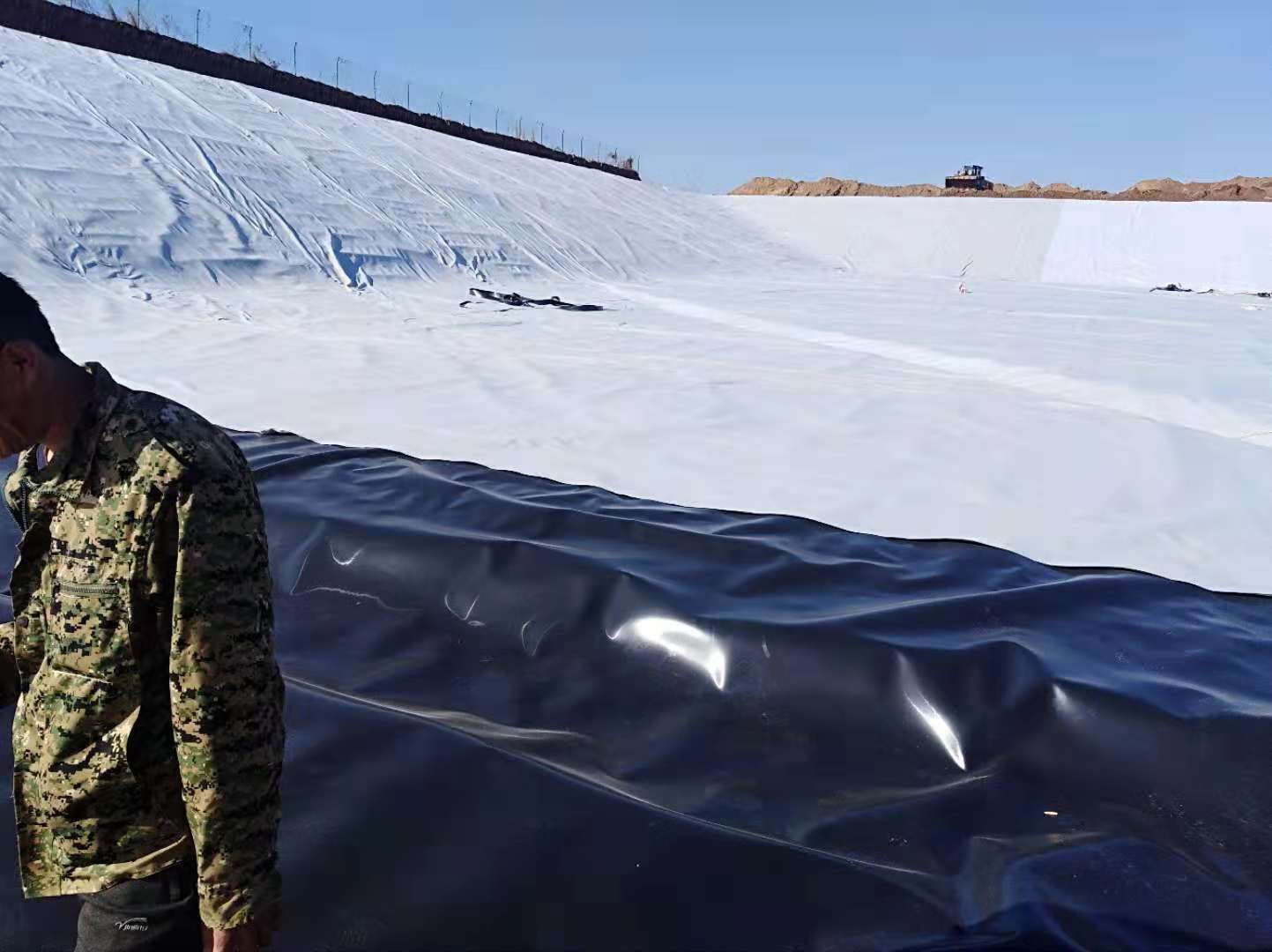

四、防水板生產(chǎn)與施工
